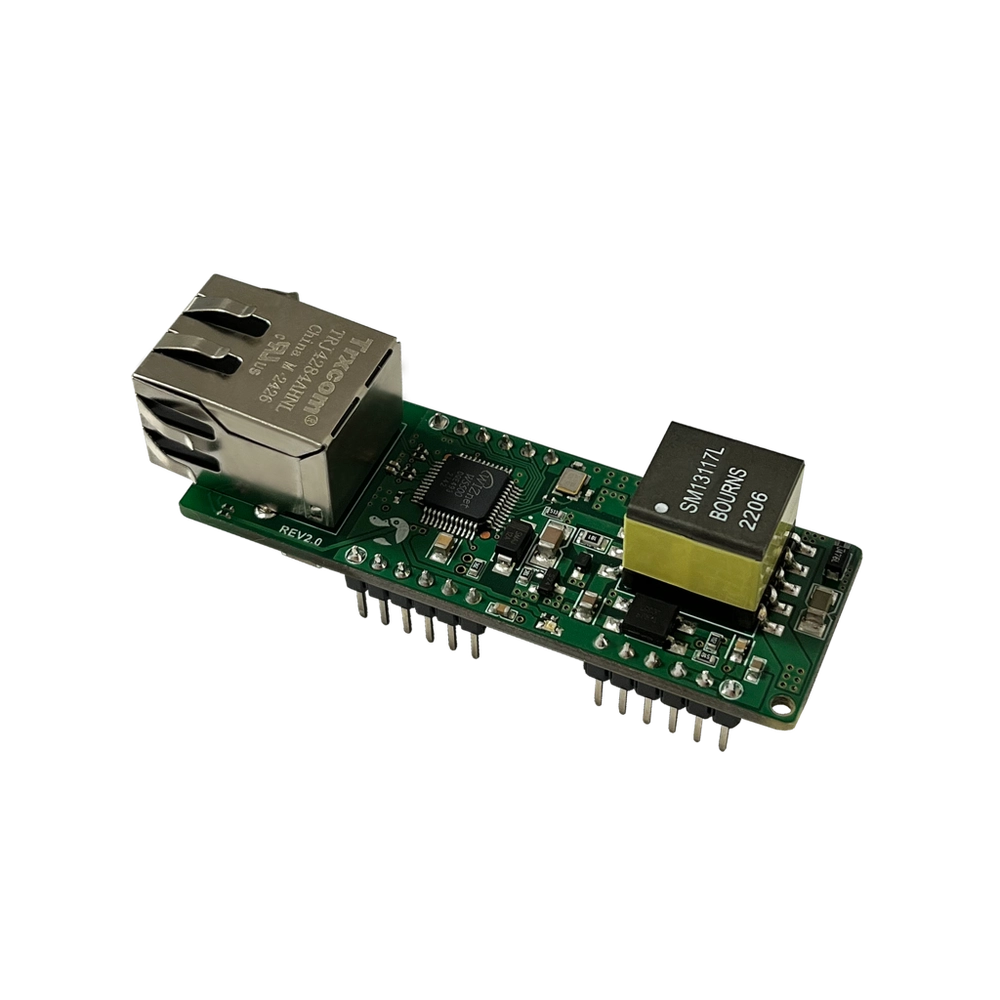

PP-W5500-POE
제품 개요
이 모듈은 W5500과 결합되어 이더넷 기능은 물론, 별도의 전원 공급 기능도 함께 제공합니다.
최대 8W까지 전력 공급이 가능하여 다양한 외부 장치에 안정적으로 전원을 공급할 수 있습니다.
주요 특징
PoE 기능 (Power over Ethernet)
- IEEE 802.3af 규격 완벽 준수
- Mode A (Endspan), Mode B (Midspan) 지원
- 넓은 입력 전압 범위: 40V DC ~ 60V DC
- 회로 보호 기능 내장: 과전압(OV), 과전류(OC) 보호
- 높은 DC/DC 변환 효율로 발열 최소화 및 안정적인 전원 공급
- 2kVrms 절연 레벨로 산업 환경에서도 안정적 작동
- 강화된 서지 보호 기능 탑재
- 이중 브리지 정류 회로 내장 (2채널 브리지 정류기)
PoE 회로 - 플라이백
- DPA423 플라이백 스위칭 IC 사용

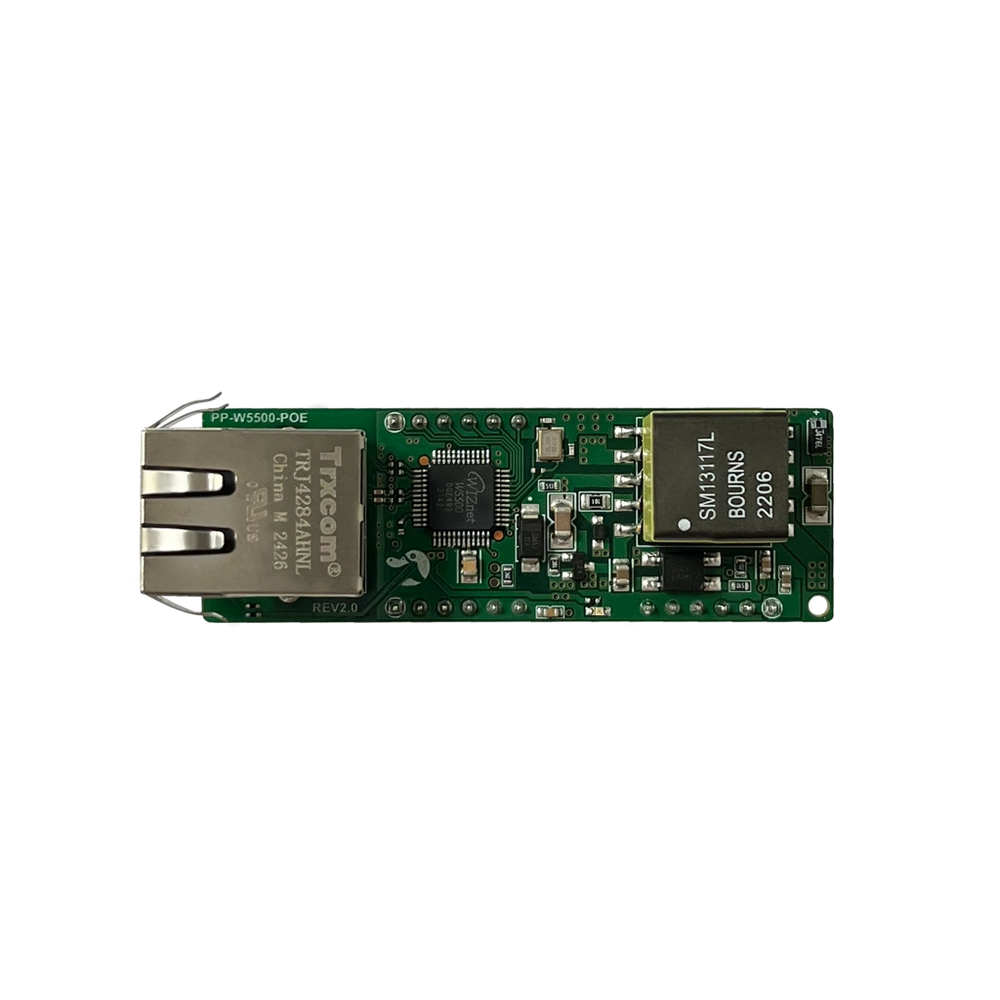

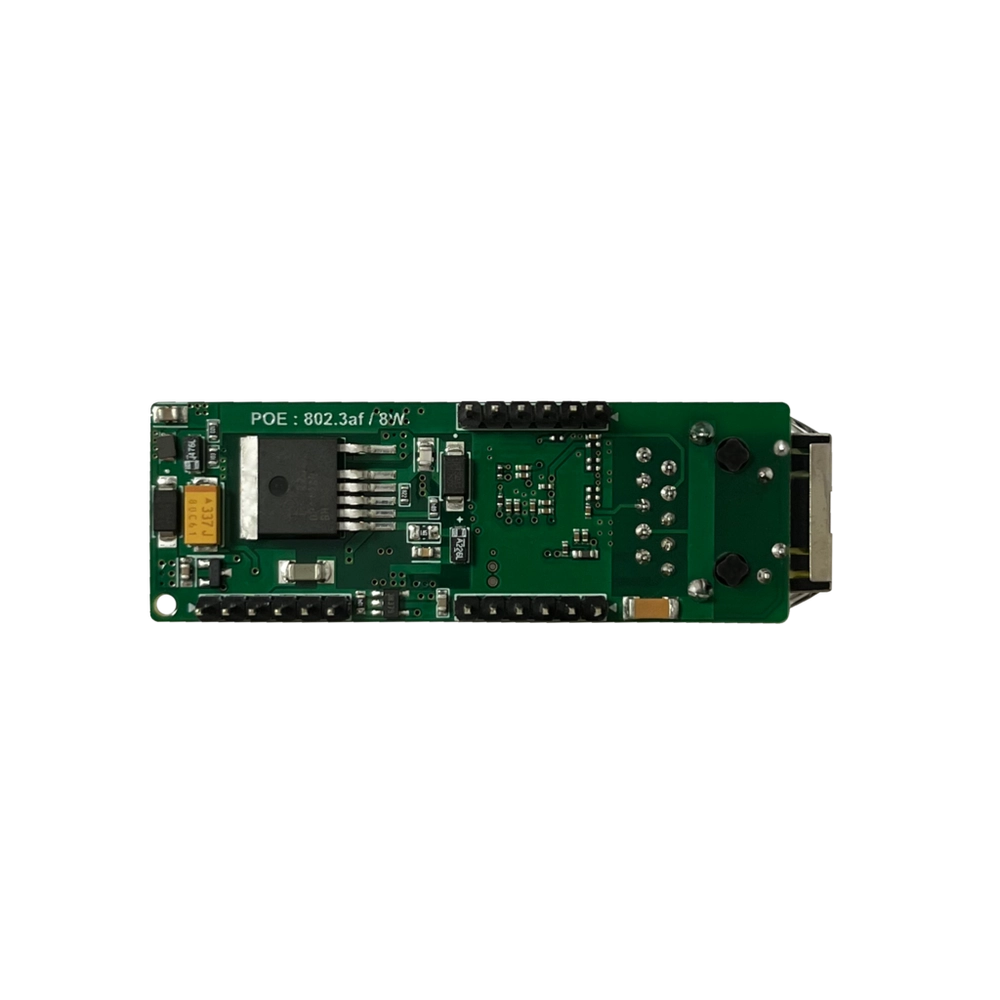

앞면/뒷면
PoE 전기적 사양
No | Value | Specification |
---|---|---|
1 | Input Voltage | 40 ~ 60V |
2 | Output Voltage | 5V (1.6A) |
3.3V (600mA LDO) | ||
3 | Output Voltage | 8W |
4 | Switching Frequency | 400kHz fixed |
5 | Isolation | 2kVrms |
6 | Operating Temperature | -45 ~ 85℃ |
WIZnet 칩셋 – W5500
- 하드웨어 기반 인터넷 프로토콜 지원:
- TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- 최대 8개의 독립된 하드웨어 소켓(SOCKET) 동시 지원
- 32KB 내장 메모리 (TX/RX 버퍼용)
- 고속 SPI 인터페이스 지원 (SPI 모드 0, 3)
기타 주요 기능
- 10/100Mbps 이더넷 PHY 내장
- 자동 협상(Auto Negotiation) 지원
- 전이중(Full Duplex) / 반이중(Half Duplex) 지원
- 10/100Base-T 이더넷 호환
- RJ45 커넥터(RB1-ZZ-0049) 내장
- LDO(저전압 강하형 레귤레이터) 내장
인터페이스
권장 보관 조건
보관 온도: -40℃ ~ 85℃
PP-W5500-POE
제품 개요
이 모듈은 W5500과 결합되어 이더넷 기능은 물론, 별도의 전원 공급 기능도 함께 제공합니다.
최대 8W까지 전력 공급이 가능하여 다양한 외부 장치에 안정적으로 전원을 공급할 수 있습니다.
주요 특징
PoE 기능 (Power over Ethernet)
- IEEE 802.3af 규격 완벽 준수
- Mode A (Endspan), Mode B (Midspan) 지원
- 넓은 입력 전압 범위: 40V DC ~ 60V DC
- 회로 보호 기능 내장: 과전압(OV), 과전류(OC) 보호
- 높은 DC/DC 변환 효율로 발열 최소화 및 안정적인 전원 공급
- 2kVrms 절연 레벨로 산업 환경에서도 안정적 작동
- 강화된 서지 보호 기능 탑재
- 이중 브리지 정류 회로 내장 (2채널 브리지 정류기)
PoE 회로 - 플라이백
- DPA423 플라이백 스위칭 IC 사용
앞면/뒷면
PoE 전기적 사양
No | Value | Specification |
---|---|---|
1 | Input Voltage | 40 ~ 60V |
2 | Output Voltage | 5V (1.6A) |
3.3V (600mA LDO) | ||
3 | Output Voltage | 8W |
4 | Switching Frequency | 400kHz fixed |
5 | Isolation | 2kVrms |
6 | Operating Temperature | -45 ~ 85℃ |
WIZnet 칩셋 – W5500
- 하드웨어 기반 인터넷 프로토콜 지원:
- TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- 최대 8개의 독립된 하드웨어 소켓(SOCKET) 동시 지원
- 32KB 내장 메모리 (TX/RX 버퍼용)
- 고속 SPI 인터페이스 지원 (SPI 모드 0, 3)
기타 주요 기능
- 10/100Mbps 이더넷 PHY 내장
- 자동 협상(Auto Negotiation) 지원
- 전이중(Full Duplex) / 반이중(Half Duplex) 지원
- 10/100Base-T 이더넷 호환
- RJ45 커넥터(RB1-ZZ-0049) 내장
- LDO(저전압 강하형 레귤레이터) 내장
인터페이스
권장 보관 조건
보관 온도: -40℃ ~ 85℃
