PP-Ethernet-RS232-HAT
제품 개요
PP-Ethernet-RS232-HAT는 작지만 강력한 성능을 자랑하는 Ethernet-RS232 변환 모듈입니다. WIZnet의 고성능 이더넷 변환 칩셋 W55RP20이 탑재되어 있습니다.
이 모듈은 프로토콜 컨버터 역할을 하며, UART 장치로부터 전송된 데이터를 TCP/IP 기반의 네트워크 데이터로 변환하거나, 네트워크를 통해 수신된 TCP/IP 데이터를 다시 UART 데이터로 변환해줍니다.
간단한 핀 설정만으로도 모듈을 쉽게 제어할 수 있으며, 강력한 펌웨어가 기본 탑재되어 있어 별도의 복잡한 설정 없이 장착 후 바로 사용할 수 있습니다.
주요 특징
RS-232 ↔ 이더넷 간 양방향 프로토콜 변환
Modbus TCP 및 Modbus RTU/ASCII 프로토콜 변환 지원
10/100Mbps 이더넷 및 최대 921kbps RS-232 속도 지원
장치 검색 시 비밀번호 보호 기능 제공
RS-232 AT Command로 모듈 셋팅 지원
전용 Configuration Tool을 통한 모듈 셋팅 지원
웹 기반 설정 툴 지원으로 간편한 웹 환경 설정
산업용 동작 온도 범위: -40 ~ 85°C
ESD 보호 회로 내장으로 안정성 향상
고유 MAC 주소 내장
인터페이스
3.3V: 모듈 주요 전원 입력 (3.3V)
GND: 접지(Ground)
RS-232: 직렬 통신용 핀 (Tx, Rx, RTS, CTS)
RP_BOOT (SW): USB를 통한 펌웨어 업로드 시 MCU 부트 모드로 진입하는 스위치
nRST: MCU 리셋(초기화) 핀
FACT RST: IP 설정을 공장 초기값으로 복원하는 리셋 핀
AT Mode: UART를 통해 AT 명령어 기반 IP 설정 모드로 진입하는 핀
SWD: 펌웨어 업로드 및 디버깅을 위한 SWD 핀
USB: 펌웨어 업로드 및 디버깅을 위한 USB 연결 핀
앞면/뒷면
모듈 제어 방법
이 모듈은 별도의 설치 프로그램 없이 간편하게 환경을 설정할 수 있습니다.
UART 또는 Ethernet을 통해 다양한 방식으로 설정이 가능합니다.
Ethernet 연결을 통해 Configuration Tool로 모듈 설정
UART 통신을 통해 AT Command 사용해 모듈 설정 가능
설정 환경에 따라 유연하게 제어할 수 있어 다양한 산업용 응용에 적합합니다.
PP-Ethernet-RS232-HAT
제품 개요
PP-Ethernet-RS232-HAT는 작지만 강력한 성능을 자랑하는 Ethernet-RS232 변환 모듈입니다. WIZnet의 고성능 이더넷 변환 칩셋 W55RP20이 탑재되어 있습니다.
이 모듈은 프로토콜 컨버터 역할을 하며, UART 장치로부터 전송된 데이터를 TCP/IP 기반의 네트워크 데이터로 변환하거나, 네트워크를 통해 수신된 TCP/IP 데이터를 다시 UART 데이터로 변환해줍니다.
간단한 핀 설정만으로도 모듈을 쉽게 제어할 수 있으며, 강력한 펌웨어가 기본 탑재되어 있어 별도의 복잡한 설정 없이 장착 후 바로 사용할 수 있습니다.
주요 특징
RS-232 ↔ 이더넷 간 양방향 프로토콜 변환
Modbus TCP 및 Modbus RTU/ASCII 프로토콜 변환 지원
10/100Mbps 이더넷 및 최대 921kbps RS-232 속도 지원
장치 검색 시 비밀번호 보호 기능 제공
RS-232 AT Command로 모듈 셋팅 지원
전용 Configuration Tool을 통한 모듈 셋팅 지원
웹 기반 설정 툴 지원으로 간편한 웹 환경 설정
산업용 동작 온도 범위: -40 ~ 85°C
ESD 보호 회로 내장으로 안정성 향상
고유 MAC 주소 내장
인터페이스
3.3V: 모듈 주요 전원 입력 (3.3V)
GND: 접지(Ground)
RS-232: 직렬 통신용 핀 (Tx, Rx, RTS, CTS)
RP_BOOT (SW): USB를 통한 펌웨어 업로드 시 MCU 부트 모드로 진입하는 스위치
nRST: MCU 리셋(초기화) 핀
FACT RST: IP 설정을 공장 초기값으로 복원하는 리셋 핀
AT Mode: UART를 통해 AT 명령어 기반 IP 설정 모드로 진입하는 핀
SWD: 펌웨어 업로드 및 디버깅을 위한 SWD 핀
USB: 펌웨어 업로드 및 디버깅을 위한 USB 연결 핀

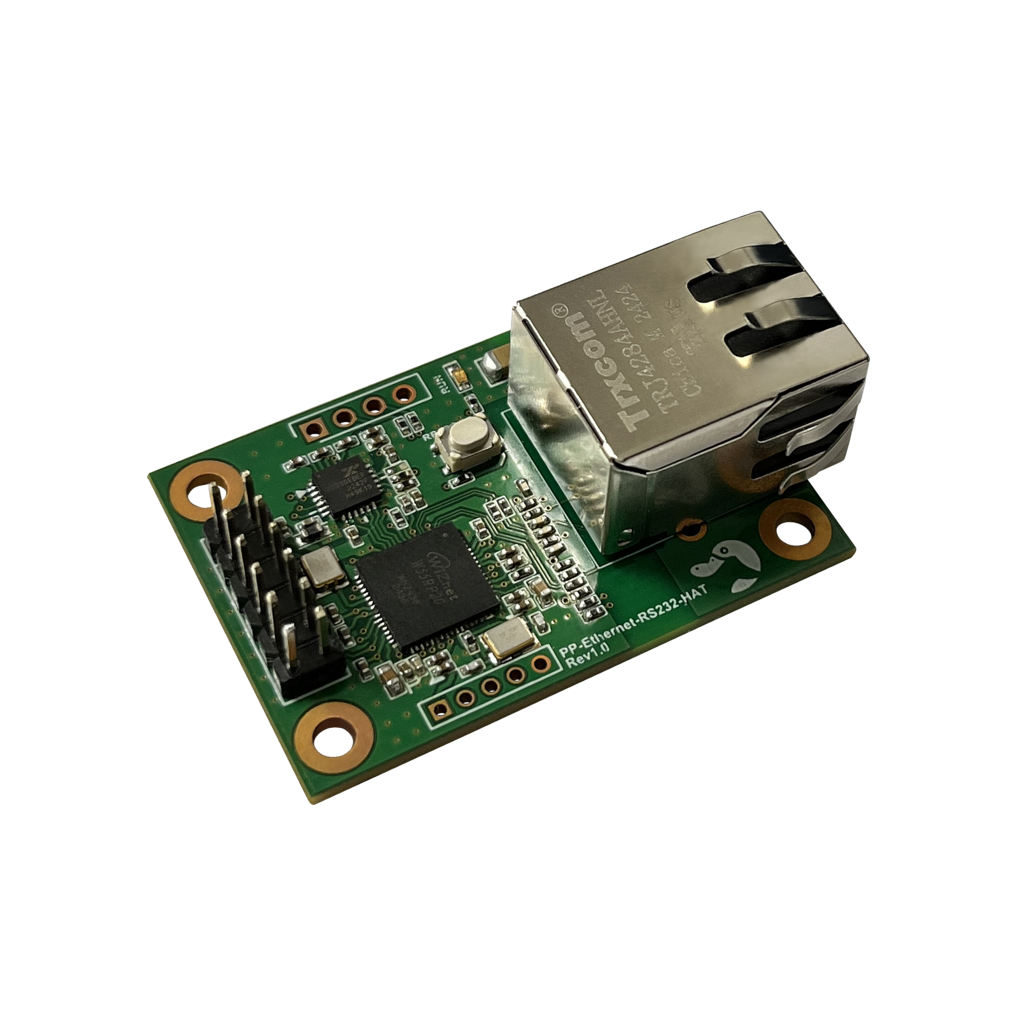

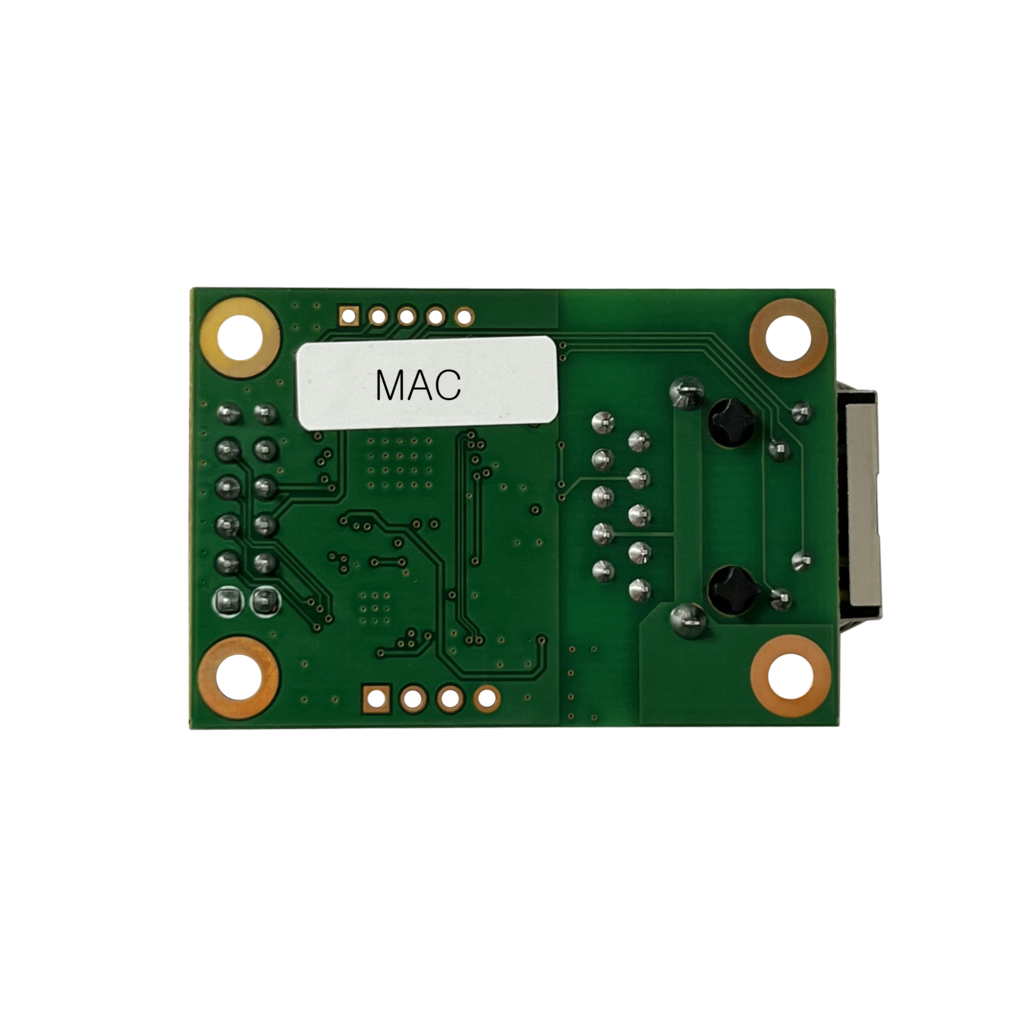

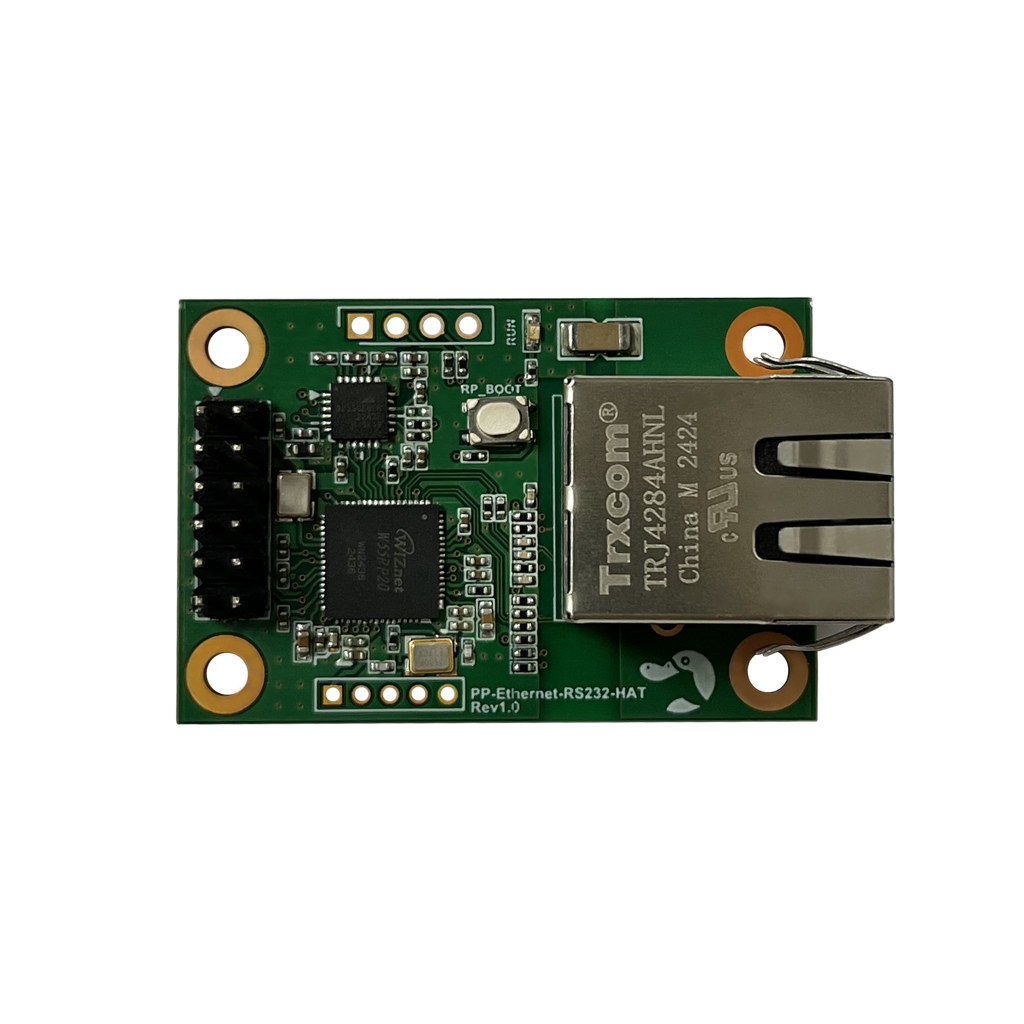

앞면/뒷면
모듈 제어 방법
이 모듈은 별도의 설치 프로그램 없이 간편하게 환경을 설정할 수 있습니다.
UART 또는 Ethernet을 통해 다양한 방식으로 설정이 가능합니다.
Ethernet 연결을 통해 Configuration Tool로 모듈 설정
UART 통신을 통해 AT Command 사용해 모듈 설정 가능
설정 환경에 따라 유연하게 제어할 수 있어 다양한 산업용 응용에 적합합니다.
