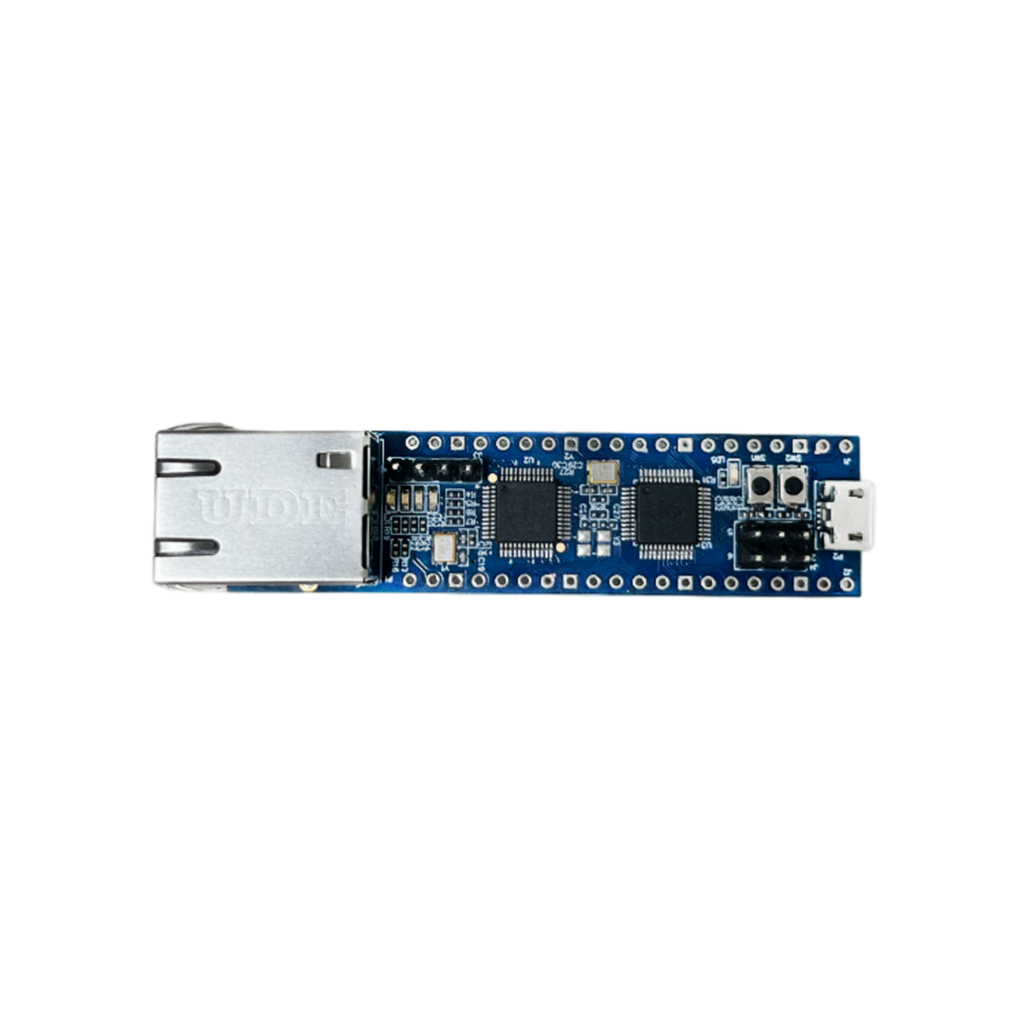

PP-W5500-STM32F103
제품 개요
이더넷 응용을 위한 가장 쉽고 컴팩트한 보드입니다.
소형 설계로 다양한 네트워크 기반 프로젝트에 손쉽게 통합할 수 있으며,
PoE(Power over Ethernet) 모듈 장착도 가능하여 별도의 전원 공급 없이 네트워크 케이블로 전원을 공급할 수 있습니다.
구성 방식
독립형(Standalone) 사용 가능
원하는 MCU와 직접 연결하여 W5500을 단독으로 사용할 수 있어
유연한 시스템 설계가 가능합니다.
주요 특징
- WIZnet 이더넷 IC: W5500 탑재
- 하드웨어 기반 인터넷 프로토콜 지원: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- 최대 8개의 독립 하드웨어 소켓(SOCKET) 동시 지원
- 32KB 내장 메모리 (TX/RX 버퍼용)
- 고속 SPI 인터페이스 지원 (SPI MODE 0, 3)
- 10/100Mbps 이더넷 PHY 내장
- 자동 협상(Auto Negotiation) 지원
- Full / Half Duplex 동작 지원
- 10/100Base-T 호환
기타 기능
RJ45 커넥터 내장
3.3V 출력용 LDO 레귤레이터 내장
상태 표시 LED 내장
→ LINK / Action / Duplex / Speed 상태 표시
Hardware Specification
Recommended Storage conditions
Item | Description |
---|---|
Storage Temperature | -40℃ ~ 85℃ |
Dimension
PP-W5500-STM32F103
제품 개요
이더넷 응용을 위한 가장 쉽고 컴팩트한 보드입니다.
소형 설계로 다양한 네트워크 기반 프로젝트에 손쉽게 통합할 수 있으며,
PoE(Power over Ethernet) 모듈 장착도 가능하여 별도의 전원 공급 없이 네트워크 케이블로 전원을 공급할 수 있습니다.
구성 방식
독립형(Standalone) 사용 가능
원하는 MCU와 직접 연결하여 W5500을 단독으로 사용할 수 있어
유연한 시스템 설계가 가능합니다.
주요 특징
- WIZnet 이더넷 IC: W5500 탑재
- 하드웨어 기반 인터넷 프로토콜 지원: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- 최대 8개의 독립 하드웨어 소켓(SOCKET) 동시 지원
- 32KB 내장 메모리 (TX/RX 버퍼용)
- 고속 SPI 인터페이스 지원 (SPI MODE 0, 3)
- 10/100Mbps 이더넷 PHY 내장
- 자동 협상(Auto Negotiation) 지원
- Full / Half Duplex 동작 지원
- 10/100Base-T 호환
기타 기능
RJ45 커넥터 내장
3.3V 출력용 LDO 레귤레이터 내장
상태 표시 LED 내장
→ LINK / Action / Duplex / Speed 상태 표시
Hardware Specification
Recommended Storage conditions
Item | Description |
---|---|
Storage Temperature | -40℃ ~ 85℃ |
Dimension
